真空開關管的制造技術取得巨大進步

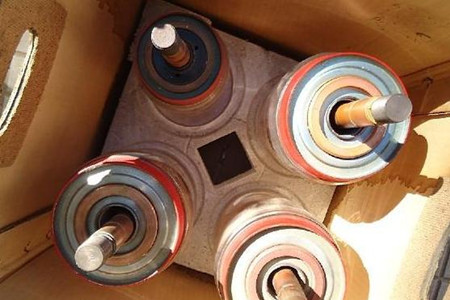

　　在近幾年，相信大家都可以發現真空開關管的質量有了明顯的提高，這得益于制造技術的發展，從而使得生產廠家可以采用新工藝、新材料，甚至走技術創新之路。可以說，近幾年國內制造技術取得了巨大的進步。

　　真空開關管技術的進步主要體現在其使用了大型真空爐、一次封排工藝、低碳量不銹鋼制造波紋管以及銅一陶瓷封接來取代可伐一陶瓷封接技術。

　　其中一次封排工藝的投入使用，大大的提高了產品的真空度，從而讓產品可以有效激活吸氣劑，可以將內部的空氣排除的氣更加徹底，這不僅有助于產品長期保持真空度，而且也有利于通過使用儲存檢漏法來檢測產品的慢漏的現象。

　　一次封排工藝的使用不僅僅簡化了產品的結構，讓產品結構更加緊湊，而且還減少了真空密封焊縫，從而加強了密封的性能。

　　一次封排工藝還在很大程度上有效的排除了人為因素對產品加工所產生的影響，從而讓產品的質量得到保障。可以說一次封排工藝的出現，不僅提高了產品生產的質量，而且還大幅度的提高了生產的效率，甚至降低了生產的成本。

　　同時，因為不銹鋼波紋管的使用，也提高了產品的密封性，減少了漏氣的發生。在以前，波紋管的材質使用的是1CR18NI9TI牌號的不銹鋼，而現在很多生產廠家使用的是牌號為0CR18NI9(或304L)的不銹鋼。

　　1CR18NI9TI不銹鋼材料中的含碳量較高，可以達到0.1%左右。這些碳在常溫條件下，一般固溶在奧氏體中。當其被加熱到550800℃的溫度條件下時，碳就會以鉻的碳化物的形式在晶界上析出。

　　晶界上鉻的碳化物能夠很容易的和酸發生反應，從而使得其造成點腐蝕和晶間腐蝕。而鉻的碳化物析出溫度種也包括含產品的釬焊溫度，因此產品的釬焊就會造成1CR18NI9TI不銹鋼材料中鉻的碳化物被析出，這樣的真空管很容易發生漏氣。

　　而0C18NI9或304L不銹鋼材料當中的含碳量低于0.03%，碳的含量接近于碳在奧氏體中的溶解度，這樣的材料在高溫加熱的時候，不會引起鉻的碳化物析出，從而有效的避免了晶間腐蝕和點腐蝕的發生，用這種材料生產的波紋管自然很少發生漏氣。

　　目前生產廠家所使用的波紋管制造工藝主要有兩種：

　　一種就是通過使用冷拔薄壁不銹鋼直接液壓來制作波紋管(又被稱為無縫波紋管);另外一種就是通過使用不銹薄板先用微弧焊接成薄壁管坯，然后再使用液壓來形成波紋管(又被稱為直焊波紋管)。

　　通過使用銅一陶瓷封接來取代可伐一陶瓷封接的技術可以很好的讓產品的慢性漏氣率降低。可伐在熱處理的過程中，很容易出現晶粒變粗現象，在沖壓加工的時候也容易發生微小裂紋，焊料也會進入到可伐的晶界中，滲入到晶界的焊料會導致晶界漲開，進而引起慢性漏氣、

　　使用銅就不會出現慢性漏氣的現象，因為銅一陶瓷封接的工藝可以杜絕慢性漏氣，因為大幅度提高了產品使用壽命。

　　正是因為采用了新工藝、新材料，從而使得如今的真空開關管漏氣發生率下降，使用壽命大大提高，可以說這樣的進步也是制造技術的巨大進步。
