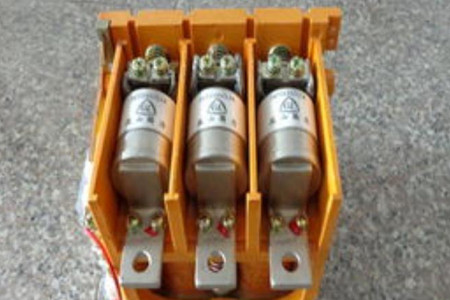

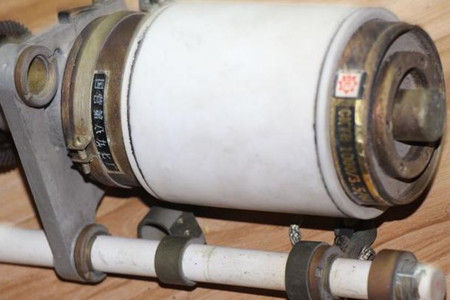

真空開關管是中高壓電力開關當中的核心部件，它在其中發揮著主要的作用，通過管內良好的絕緣性，可以讓中高壓電路切斷電源后快速熄弧并且抑制電流，從而有效的避免事故和意外的發生，很多朋友不知道該產品的工作原理和特點，下面就來詳細探討一下。
工作原理
該產品通過高真空工作絕緣滅弧作為介質，依靠密封在真空中的一對觸頭就能夠電力電路的接通和斷開功能，它是比較常見的電真空器件。
當斷開一定數值的電流時，動觸頭和靜觸頭在分離的瞬間，電流收縮到觸頭剛分離的一點上就會出現電極間電阻劇烈增大的情況，而且溫度也會很快的提高，直至電極金屬蒸發產生為止，在這個時候，也會有很高的電場強度形成，導致極強烈的發射以及間隙擊穿，真空電弧就會產生。
當工頻電流靠近零值的時候，觸頭開距也會增大,真空電弧的等離子體很快就會向四周擴散，電弧電流過零后，觸頭之間間隙的介質就會迅速由導電體便成為絕緣體，這樣的話，電流就會被分?jǐn)唷?/p>
因?yàn)橛|頭本身結構比較特殊構，燃弧期間觸頭間隙就能夠產生適當?shù)目v向磁場，該磁場可使電弧均勻分布于觸頭的表面，從而可以維持比較低的電弧電壓，當產品具備較高弧后介質強度的恢復速度就會加快，同時產生小電弧能量以及小腐蝕速率，使得產品的開斷電流的能力增強，使用壽命延長。
一般產品由玻璃或陶瓷材質制成的氣密絕緣外殼、動端蓋板、定端蓋板以及不銹鋼波紋管組成了整個氣密絕緣系統。
為了能夠確保玻璃、陶瓷以及金屬之間具備良好的氣密性，不僅要求所使用的材料本身的透氣性應該要小，內部放氣量限制到極小值，而且對封時的工藝有嚴格的操作要求。
特點
1、使用英制管螺紋快速接頭或者銅管焊接式安裝結構，不僅安裝靈活而且使用方便，不需要額外的考慮特殊安裝固定要求。
2、有多種連接方式可以供用戶選擇，比如插片式、導線式等。
3、選用密封式不銹鋼感應器，安全性高。
4、在額定壓力范圍內可以根據用戶的需要選定某一壓力值進行制造。
關于真空開關管的工作原理和特點的內容今天就由小編介紹到這里，看完上述信息后您是不是對這種產品有了一個全新的認識和了解呢？
在供電系統中，感性負載占的比例較大，常常采用并聯電容器組來調整功率因數。6kV以上三相電路并聯電容器組盡量采用中性點不接地的星形接法，而不采用三角形接法。三角形接法電容器直接承受線電壓，任...
網友提問：請問固封極柱的導電途徑是怎么樣的? 大禹答復：您好。固封極柱包括上出現座，滅弧室靜端，靜觸頭，動觸頭，滾動/軟連接，下出線座，而導電途徑也正是按照這個順序的。而傳統的組裝式...
TJC-800/12KV真空滅弧室 采用高氧化鋁陶瓷作絕緣外殼，管內以高真空作介質，因而，其體積小，耐高壓，分?jǐn)嗄芰?qiáng)，使用壽命長，觸頭不必維修，尤其是因其電弧不外露，安全可靠的優點，為...

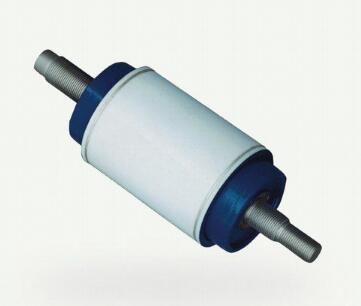

真空滅弧室投入使用后，應經常擦拭絕緣外殼，使之清潔干燥，以免降低耐壓水平。應定期檢查調整真空開關的超程，保持觸頭間的壓力。定期用工頻耐壓法檢查真空滅弧室的真空度，如出現明顯的輝光放電或持續...
固封極柱是將真空滅弧室及導電端子等零件用環氧樹脂固化連結成一體的集成式極柱，由于真空滅弧室被包封在環氧樹脂之中，幾乎不受外界污穢、潮氣等的不良影響，另外環氧樹脂不僅作為滅弧室的主絕緣，而且...
對于真空滅弧室來說，絕緣是一個非常需要考慮的問題，其方法通常有分為內部絕緣和外部絕緣兩種，而內部絕緣又分為靜態絕緣和動態絕緣。另外在對真空滅弧室進行絕緣的時候，需要考慮到三個要點，分別是絕...

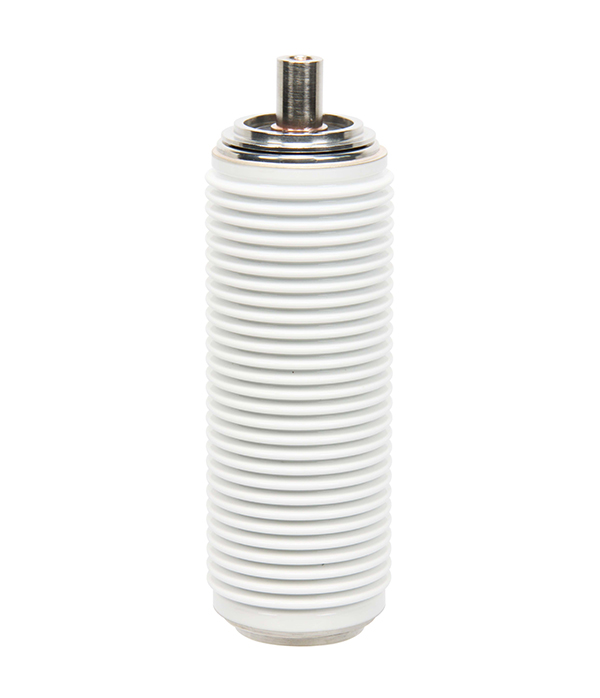

真空開關管開斷小電感電流時的截流現象，主要是由于電弧電流較小時，陰極斑點提供的金屬蒸氣不夠充分和穩定引起的。真空電弧由電極在分?jǐn)嗨查g受熱引起金屬蒸發而形成，電弧使電極表面出現一些斑點，這些...
真空滅弧室真空度 的檢測方法如下： (1)火花計法 這種方法是采用火花探漏儀檢測，檢測時將火花探漏儀沿滅弧室表面移動，在其高頻電場作用下內部有不同的發光情況。根據發光的顏...
真空滅弧室 觸頭結構主要有4種： 1、圓柱形觸頭:最簡單的觸頭結構,分?jǐn)嚯娏鞑淮?一般不超過7~8KA。 2、橫向磁場觸頭：典型的有螺旋槽橫磁、杯狀橫磁、萬字槽橫磁。 3、縱...

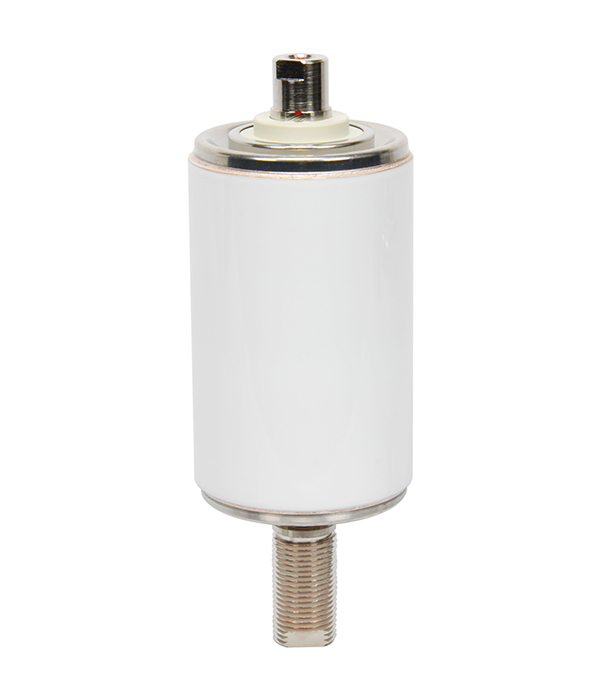

1、大修周期 1.1 斷路器大修周期應根據具體情況及運行經驗等因素來確定，一般運行1-2年應進行大修一次。 1.2 斷路器開斷短路電流達50次或帶負荷開斷超過20000次時...
